Схема подрулевого джойстика и адаптеров к нему

[sova]

Схемы адаптеров для сопряжения штатного подрулевого джойстика с различными магнитолами:
Схема подрулевого джойстика:

+ Нажмите здесь, чтобы увидеть скрытый текст

+ Нажмите здесь, чтобы увидеть скрытый текст

1. =========================
Схема адаптера от running777 (Sony, Pioneer)
2. =========================
Схема адаптера от Tabachnik (Sony, Pioneer)

+ Нажмите здесь, чтобы увидеть скрытый текст

3. =========================

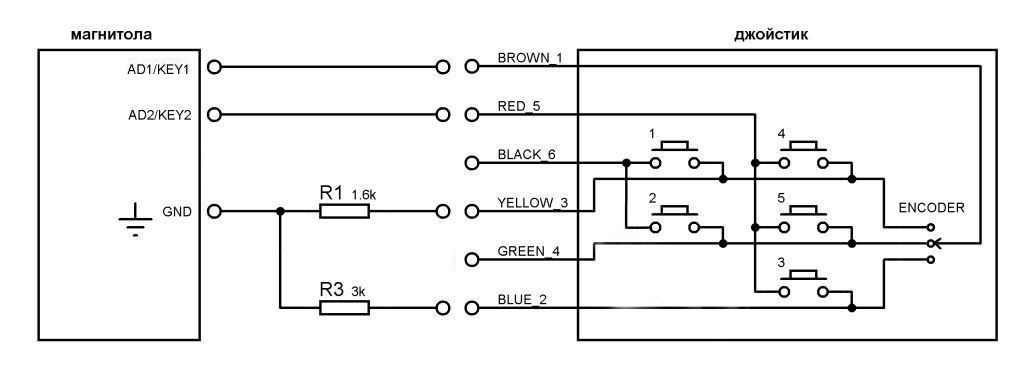

Схема найденная zhiv (Для большинства китайских магнитол)

+ Нажмите здесь, чтобы увидеть скрытый текст

Та же схема, только изменены номиналы резисторов. Позволяет запрограммировать шесть кнопок и одновременное нажатие "Громк +" и "Громк -" седьмая.

4. =========================

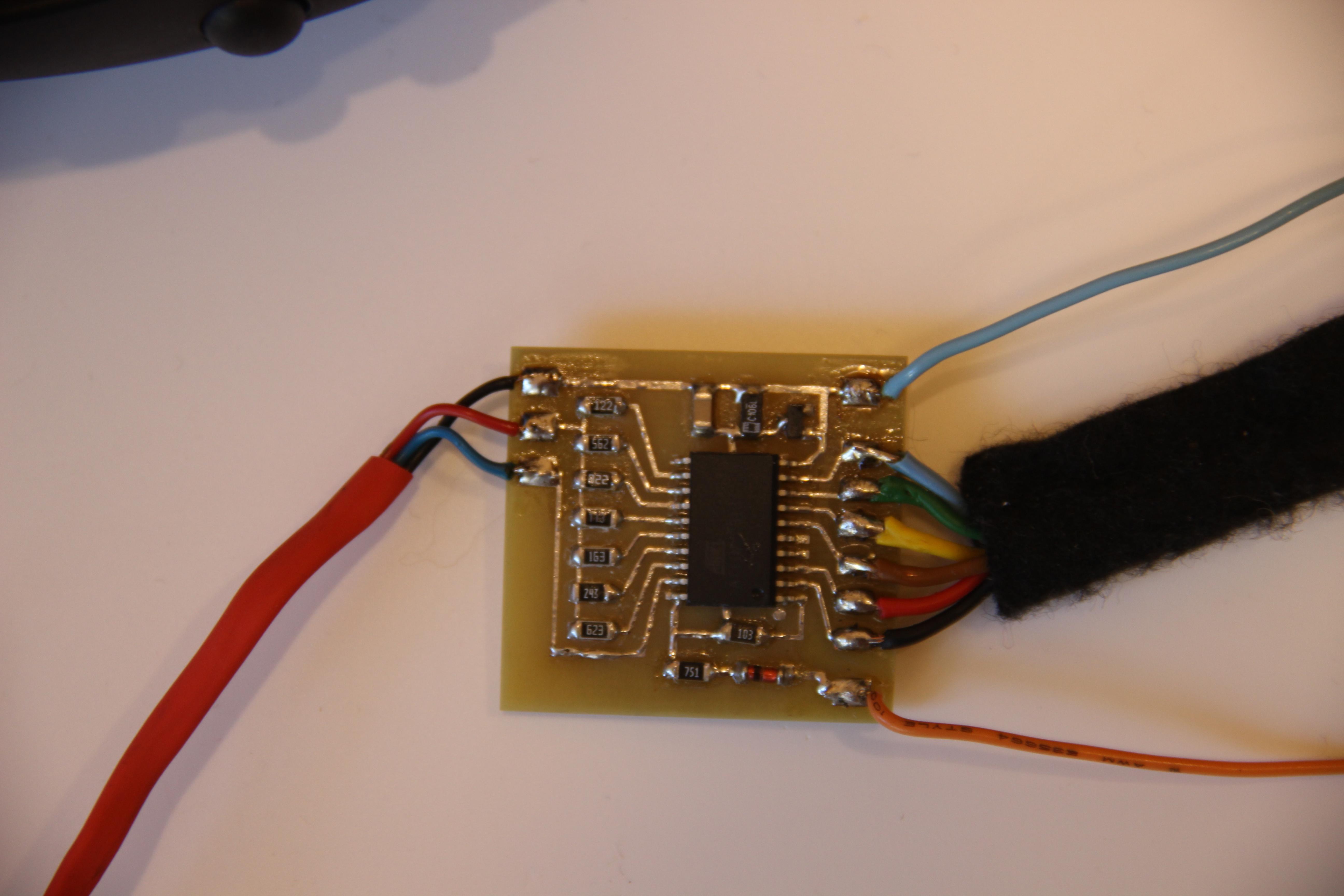

Здесь все, что я наработал по адаптерам на микроконтроллерах для различных магнитол.

+ Нажмите здесь, чтобы увидеть скрытый текст

Адаптер для китайских магнитол
Адаптер для Pioneer
Адаптер для Sony
Адаптер для JVC (16 bit)

[titov2403]

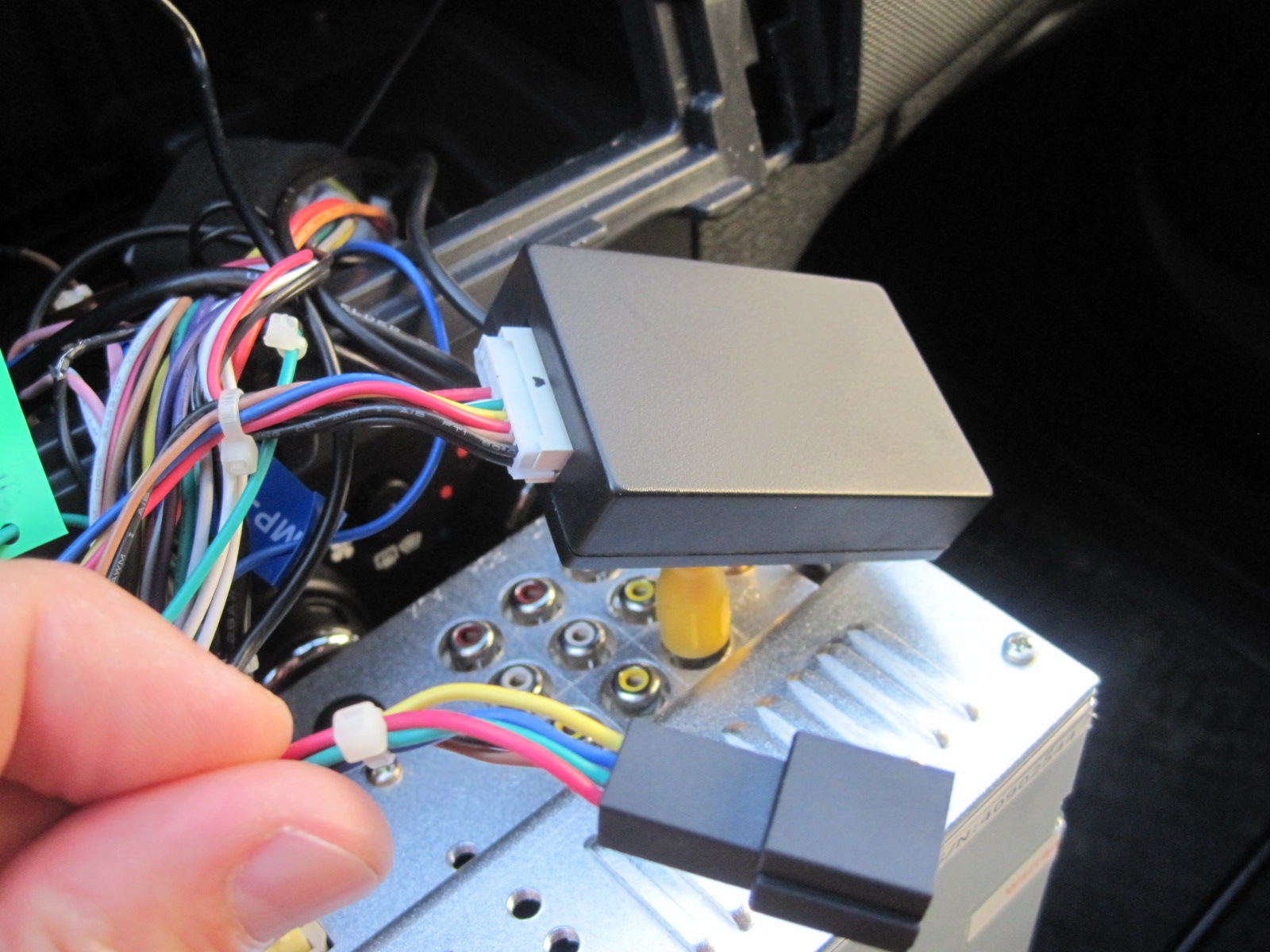

sova, Юрий здравствуйте, снова я со своим вопросом. Я собрал все то что вы нарисовали в схеме. но не работает. Это не страшно, так как я начал разбираться в проводке, которая шла со Штаткой, и оказывается в штатке есть и адапте и разъем, для того чтобы подсоединить джостик на руле. Единственное в чем загвоздка, вы наверное помните как у меня устроен джостик,(в нем 6 контактов) вы мне еще нарисовали по цветам как подсоединять, так вот, у штатки сначала идет "мама", от нее 6 проводов уходят в адаптер, а вот из адаптера отходит 3 провода. Если нужно, то я могу скинуть фото разъема и гамму проводов, чтобы было понятно.Может посоветуете как соединить ?

[titov2403]

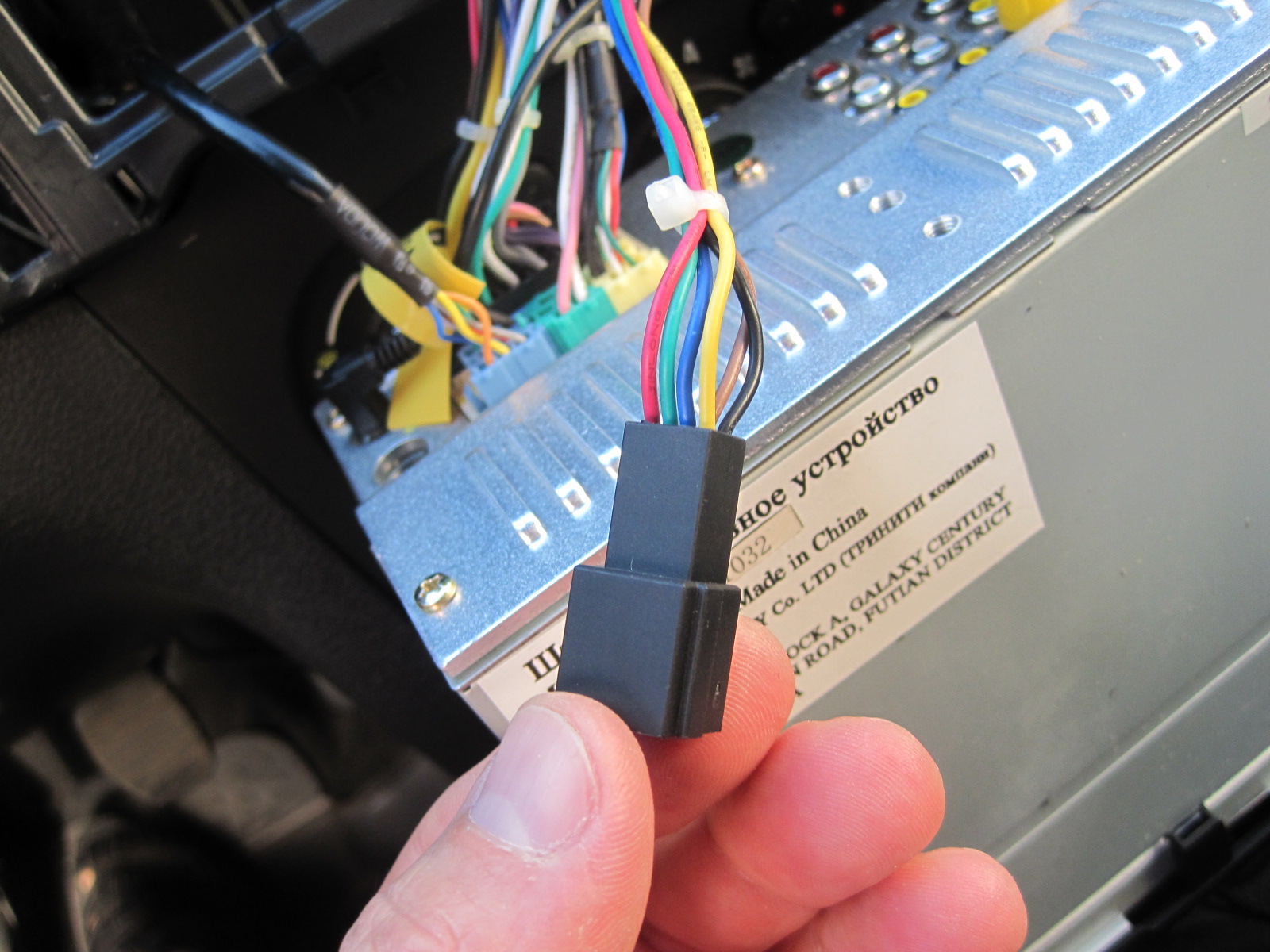

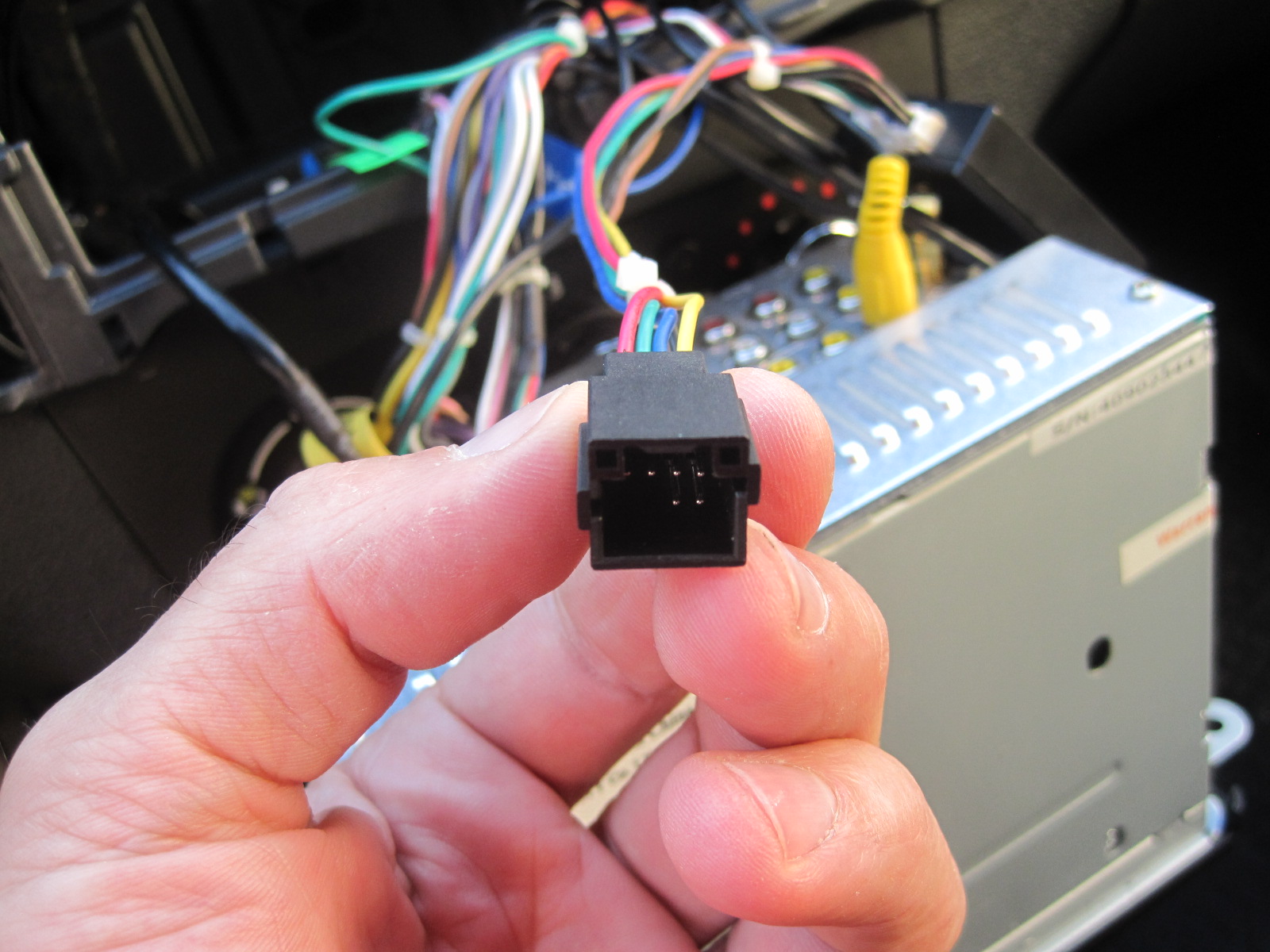

вот фото

[sova]

Во как! Адаптер нашелся!


Слева цвета как на фото выше, справа как на разъеме адаптера
фиолетовый коричневый
оранжевый - красный
коричневый - черный
зеленый - желтый
розовый - зеленый
белый - синий

Вы проверяли, у Вас место для крепления этого джойстика на руле есть?

[titov2403]

место есть, там как раз подходит

---------- Добавлено в 17:32 ---------- Предыдущее написано было в 17:31 ----------

я просто не силен в этом, по-этому так долго и рожаю))))). спасибо

[titov2403]

спасибо огромное Юрий, все работает, даже обучать не нужно было. все сразу сработало. Вы молодчина.

[sorin]

И от меня тоже - огромная благодарность. Все работает, джойстик привычно выполняет свои функции, никаких сложностей с подключением.

[Константин на Сандеро]

Юрий, спасибо вам огромное! Воспроизвел вашу схему, подключил и все заработало. Pioneer DEH-5600BT. Осталось аккуратно врезать сам джойстик

[jp08]

Приветствую!
Имеется китайская 2din магнитола, авто лагуна 2, в принципе вроде разобрался, на магнитоле 2 выхода + земля (магнитола продавалась как бы без возможности подрулевого подключения (по сути искусственно, провод был отрезан под корень), на земле и 1 выходе +12, на втором +5, для подтверждения проверил приложив перывй попавшийся резистор (250 Ом) к одной и второй паре смог запрограммировать 2 кнопки.
Переключатель 5 кнопочный + энкодер, я так понимаю использовать энкодер не получится например вместо кнопок Source?

[sova]

Сообщение от jp08

на земле и 1 выходе +12, на втором +5

Как-то странно все это. Вы уверены, что не ошиблись? Что за магнитола, название известно или производитель?

[jp08]

магнитола Beko ZS-6215-GPS
Замерил сегодня, на 1 проводе показания сильно разнятся, может показать 12В, может 18В, но если тестер держать на проводах то напряжение медленно падает на 6-7В и до меня дошло что я идиот, я держу контакт пальцами, когда их закрепил и руки убрал стало 5В

+ Нажмите здесь, чтобы увидеть скрытый текст

будет ли работоспособно чтото подобное?

[sova]

jp08, по идее должно работать и это и это. Надо пробовать, с китайцами нельзя быть в чем-то уверенным на 100%.

[shev35]

Ребята,

Получалось ли у кого-то ранее подключить Kenwood KMM-121Y к штатному подрулевому переключателю Duster (2012).
У Kenwood KMM-121Y имеется провод Remote control.
Джека 3,5 мм на тыльной стороне нет, только на фронтальной.

[sova]

Сообщение от shev35

Получалось ли у кого-то ранее подключить Kenwood KMM-121Y

В Белорусском Лагуна клубе есть Валерий, он делает.

[kamatoz]

Добрый день.
Сколько будет стоить заказать адаптер на микроконтроллере для пионера?
Заранее спасибо

[sova]

kamatoz, написал в личку.

[DergaevO]

sova, Добрый день Юрий. адаптер получил - огромная благодарность.

[АнтонС159]

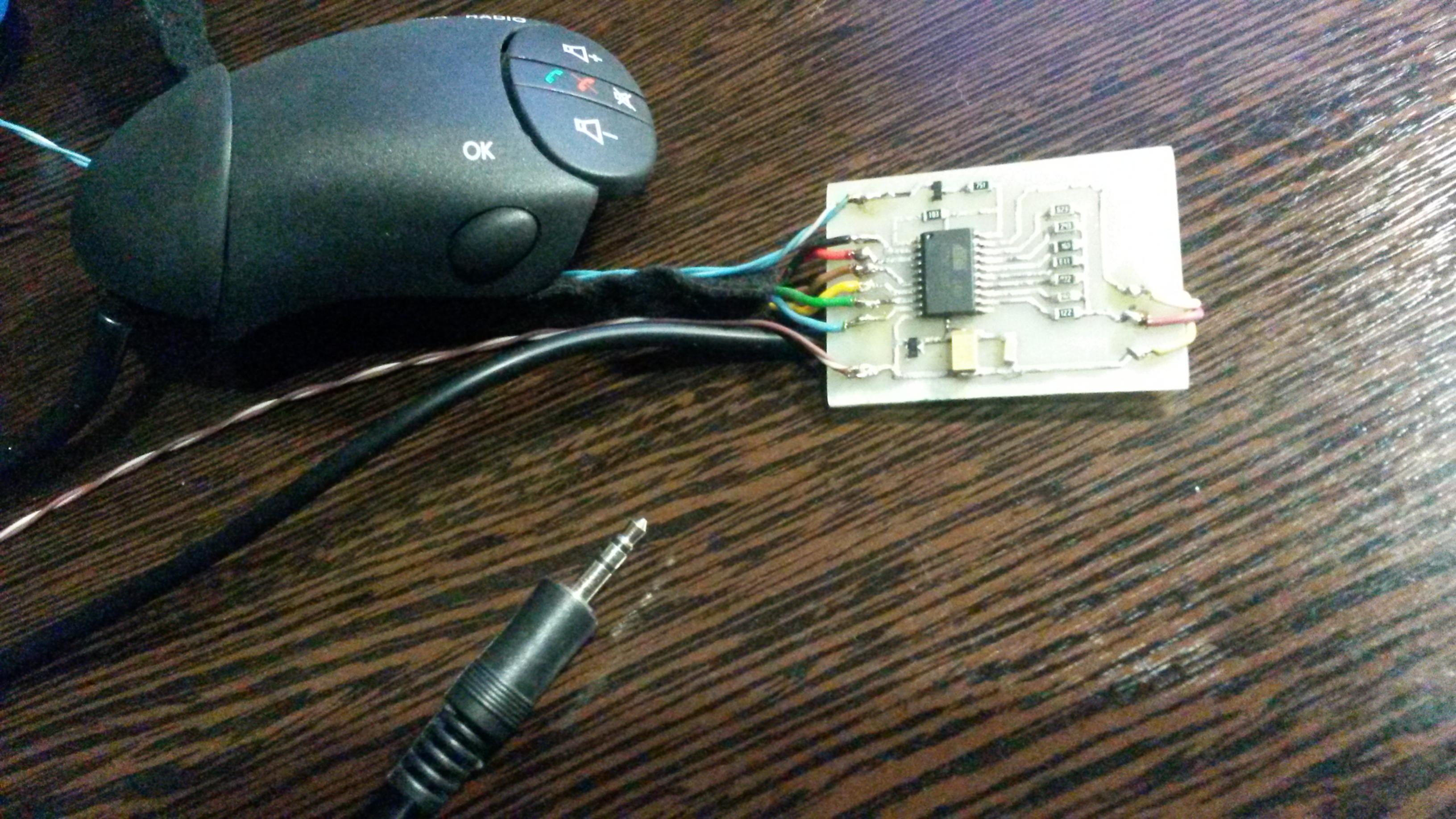

Юрий,здравствуйте!Спасибо Вам большое за помощь!Благодаря Вам собрал адаптер,в выходные установил с магнитолой,все работает.Звук,по сравнению со штатной,бомба)динамики за играли по новой.

[Константин67]

Здравствуйте многоуважаемый Юрий "SOVA". Прошу вашей помощи дабы уточнить, подойдёт ли адаптер и его прошивка JVC 16 бит под магнитоллу Kenwood KDC-U31R?Заранее спасибо

[sova]

Сообщение от Константин67

Здравствуйте многоуважаемый Юрий "SOVA". Прошу вашей помощи дабы уточнить, подойдёт ли адаптер и его прошивка JVC 16 бит под магнитоллу Kenwood KDC-U31R?Заранее спасибо

Не, не подойдет. В обоих случаях применяется кодирование длинной паузы, но протоколы передачи, как и сами команды разные.

[vaz149]

Сообщение от sova

vaz149, не зная входного сопротивления магнитолы подобрать резисторы можно только методом "тыка". Попробуйте вместо резистора 1,6кОм поставить 8,2 кОм, вместо 3 кОм - 13кОм, а 560 оставьте без изменений.

Вечер добрый, метод тыка не помог, за программировалось только две кнопки, и то не те которые мне необходимы.
Замеры сопротивления магнитолы показали
GND-KEY1-4.6v
GND-KEY2-5v
Если я правильно понимаю,
GND - это черный,
KEY1 - это коричневый с черным,
KEY2 - это коричневый просто(sys 5v)
Подключив в цепь резистор 1кОм, показания не изменились совсем.
Вот как то так, может что то сделали не правильно???
